Allineamento della testina di stampa
Codice domanda frequente: 8201130600
Data di rilascio: 22 luglio 2011
Soluzione
Allineamento della testina di stampa
Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.REFERENCE
- È anche possibile modificare la posizione della testina di stampa con il computer.
Fare riferimento a [ Allineamento della posizione della testina di stampa dal computer] in questa pagina Web.
- Se l'inchiostro nella cartuccia è in esaurimento, il foglio con l'allineamento della testina di stampa non verrà stampato correttamente. Sostituire il serbatoio d'inchiostro con il livello di inchiostro basso.
-> [ Sostituzione di un serbatoio d'inchiostro ]
- In caso di esaurimento della carta (Carta Fotografica Opaca MP-101) o nel caso in cui non la carta originale Canon specificata non sia disponibile né ottenibile al momento, è possibile utilizzare carta comune e allineare manualmente la testina di stampa con il computer.
Fare riferimento a [ Allineamento manuale della posizione della testina di stampa dal computer] in questa pagina Web.
- Il motivo dell'allineamento della testina di stampa viene stampato in nero e blu.
È necessario preparare: un foglio di Carta Fotografica Opaca MP-101 in formato A4 o Letter
1. Assicurarsi che la stampante sia accesa.
2. Inserire un foglio di Carta Fotografica Opaca MP-101 in formato A4 o Letter nel vassoio posteriore.
Caricare la carta con il lato di stampa (il lato più chiaro) rivolto verso di sé nel vassoio posteriore.
IMPORTANT
Non è possibile utilizzare il cassetto per allineare automaticamente la testina di stampa. Caricare la carta nel vassoio posteriore.

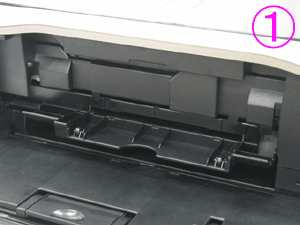

3. Aprire delicatamente il vassoio di uscita della carta ed estrarre l'estensione del vassoio di uscita.
IMPORTANT
Chiudere il coperchio interno se è aperto.
4. Tenere premuto il pulsante RIPRENDI/ANNULLA (RESUME/CANCEL) fino a quando la spia ALIMENTAZIONE (POWER) non lampeggia in verde quattro volte, quindi rilasciarlo immediatamente.
Verrà stampato il foglio di allineamento della testina di stampa e la stampante regolerà automaticamente la posizione della testina di stampa.
Non effettuare altre operazioni finché la stampante non avrà completato la stampa del foglio con l'allineamento della testina di stampa. Questa operazione richiede circa 5 minuti.
REFERENCE
- Se la regolazione automatica della posizione della testina di stampa non riesce, l'indicatore di Allarme (Alarm) lampeggia.
-> "Undici lampeggiamenti:" in [ L'indicatore di allarme lampeggia in arancione ]
- Se i risultati di stampa continuano a essere insoddisfacenti anche dopo aver regolato la posizione della testina come descritto sopra, regolare la testina di stampa manualmente dal computer.
Fare riferimento a [ Allineamento manuale della posizione della testina di stampa dal computer] in questa pagina Web.
Allineamento della posizione della testina di stampa dal computer
La stampante supporta due metodi di allineamento della testina: l'allineamento automatico e l'allineamento manuale. In genere, la stampante è impostata sull'allineamento automatico della testina.Se i risultati di stampa dopo l'allineamento automatico della testina non sono soddisfacenti, Fare riferimento a [ Allineamento manuale della posizione della testina di stampa dal computer] in questa pagina Web, ed eseguire l'allineamento manuale.
Di seguito viene descritta la procedura per l'esecuzione automatica dell'allineamento della testina di stampa.
REFERENCE
- Chiudere il coperchio interno se è aperto.
- Il motivo viene stampato solo in nero e blu.
1. Aprire la finestra delle impostazioni del driver della stampante
2. Fare clic su Allineamento testina di stampa (Print Head Alignment) nella scheda Manutenzione (Maintenance)
Viene visualizzata la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment).
3. Caricare la carta nella stampante
Inserire un foglio di Carta Fotografica Opaca (MP-101) in formato A4 o Letter nel vassoio posteriore.
REFERENCE
- Il tipo di supporto e il numero di fogli da utilizzare cambiano se si seleziona l'allineamento manuale della testina.
4. Eseguire l'allineamento della testina
Assicurarsi che la stampante sia accesa e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.
REFERENCE
- Attendere il completamento della stampa prima di effettuare altre operazioni. Il completamento della stampa richiede all'incirca 3 minuti.
- Per stampare e verificare l'impostazione corrente, aprire la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment) e fare clic su Stampa valore allineamento (Print Alignment Value).
1. Selezionare Stampa di prova (Test Print) dal menu a comparsa in Canon IJ Printer Utility
2. Fare clic sull'icona Allineamento testina di stampa (Print Head Alignment)
Viene visualizzato un messaggio.
3. Caricare la carta nella stampante
Inserire un foglio di Carta Fotografica Opaca (MP-101) in formato A4 o Letter nel vassoio posteriore.
REFERENCE
- Il tipo di supporto e il numero di fogli da utilizzare cambiano se si seleziona l'allineamento manuale della testina.
4. Eseguire l'allineamento della testina
Assicurarsi che la stampante sia accesa e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.
REFERENCE
- Attendere il completamento della stampa prima di effettuare altre operazioni. Il completamento della stampa richiede all'incirca 3 minuti.
- Al termine dell'allineamento della testina di stampa, è possibile effettuare una stampa e verificare l'impostazione corrente. A tale scopo, fare clic sull'icona Allineamento testina di stampa (Print Head Alignment) e, quando viene visualizzato il messaggio, fare clic su Stampa valore allineamento (Print Alignment Value).
Allineamento manuale della posizione della testina di stampa dal computer
L'allineamento della testina di stampa consente di correggere le posizioni di installazione della testina di stampa e di migliorare i colori non chiaramente definiti e le linee irregolari.La stampante supporta due metodi di allineamento della testina: l'allineamento automatico e l'allineamento manuale. In genere, la stampante è impostata sull'allineamento automatico della testina.
Se i risultati di stampa dopo l'allineamento automatico della testina non sono soddisfacenti, eseguire l'allineamento manuale.
Di seguito viene descritta la procedura per l'esecuzione manuale dell'allineamento della testina di stampa.
REFERENCE
- Chiudere il coperchio interno se è aperto.
- Il motivo viene stampato solo in nero e blu.
1. Aprire la finestra delle impostazioni del driver della stampante
2. Fare clic sulla scheda Impostazioni personalizzate (Custom Settings) della scheda Manutenzione (Maintenance)
Viene aperta la finestra di dialogo Impostazioni personalizzate (Custom Settings).
3. Passare all'allineamento manuale
Selezionare la casella di controllo Allinea testine di stampa manualmente (Align heads manually).
REFERENCE
Se la stampante è spenta o la comunicazione bidirezionale è disattivata, è possibile che venga visualizzato un messaggio perché il computer non riesce a rilevare lo stato della stampante.
In tal caso, fare clic su OK per visualizzare le impostazioni più recenti specificate nel computer in uso.
4. Applicare le impostazioni
Fare clic su OK, quindi nuovamente su OK quando viene visualizzato il messaggio di conferma.
5. Fare clic su Allineamento testina di stampa (Print Head Alignment) nella scheda Manutenzione (Maintenance)
Viene visualizzata la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment).
6. Caricare la carta nella stampante
Caricare tre fogli di carta comune in formato A4 o Letter nel cassetto.
7. Eseguire l'allineamento della testina
Assicurarsi che la stampante sia accesa e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.

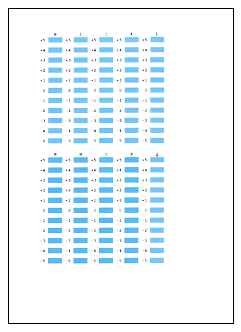

8. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su OK.
REFERENCE
- Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
- Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le striature bianche orizzontali meno evidenti.
(A) Striature bianche orizzontali meno evidenti
(B) Striature bianche orizzontali più evidenti
9. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il secondo motivo.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.

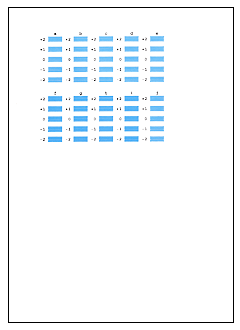

10. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su OK.
REFERENCE
Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
11. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il terzo motivo.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.

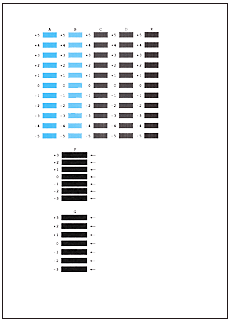

12. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano le striature orizzontali meno evidenti nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano le striature orizzontali meno evidenti nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su OK.
REFERENCE
Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le righe bianche orizzontali meno evidenti.
(A) Righe bianche orizzontali meno evidenti
(B) Righe bianche orizzontali più evidenti
REFERENCE
Per stampare e verificare l'impostazione corrente, aprire la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment) e fare clic su Stampa valore allineamento (Print Alignment Value).
1. Selezionare Impostazioni personalizzate (Custom Settings) dal menu a comparsa nella Canon IJ Printer Utility
2. Passare all'allineamento manuale
Selezionare la casella di controllo Allinea testine di stampa manualmente (Align heads manually).
3. Applicare le impostazioni
Fare clic su Applica (Apply) e, quando viene visualizzato il messaggio di conferma, su OK.
4. elezionare Stampa di prova (Test Print) dal menu a comparsa in Canon IJ Printer Utility
5. Fare clic sull'icona Allineamento testina di stampa (Print Head Alignment)
Viene visualizzato un messaggio.
6. Caricare la carta nella stampante
Caricare tre fogli di carta comune in formato A4 o Letter nel cassetto.
7. Eseguire l'allineamento della testina
Assicurarsi che la stampante sia accesa e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.
8. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti e fare clic su OK.
REFERENCE
- Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
- Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le striature bianche orizzontali meno evidenti.
(A) Striature bianche orizzontali meno evidenti
(B) Striature bianche orizzontali più evidenti
9. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il secondo motivo.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.
10. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti e fare clic su OK.
REFERENCE
Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
11. Confermare il messaggio visualizzato, quindi fare clic su OK
Viene stampato il terzo motivo.
IMPORTANT
Non aprire il coperchio superiore in fase di stampa.
12. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano le striature orizzontali meno evidenti nelle caselle corrispondenti e fare clic su OK.
REFERENCE
Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le righe bianche orizzontali meno evidenti.
(A) Righe bianche orizzontali meno evidenti
(B) Righe bianche orizzontali più evidenti
REFERENCE
Al termine dell'allineamento della testina di stampa, è possibile effettuare una stampa e verificare l'impostazione corrente. A tale scopo, fare clic sull'icona Allineamento testina di stampa (Print Head Alignment) e, quando viene visualizzato il messaggio, fare clic su Stampa valore allineamento (Print Alignment Value).
Modelli interessati
- PIXMA iP4940
- PIXMA iP4950
