Allineamento della testina di stampa
Codice domanda frequente: 8201016100
Data di rilascio: 09 dicembre 2010
Soluzione
Allineamento automatico della testina di stampa
Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.REFERENCE
- Se l'inchiostro nella cartuccia è in esaurimento, il foglio con l'allineamento della testina di stampa non verrà stampato correttamente. Sostituire la cartuccia FINE il cui inchiostro si sta esaurendo. Vedere [ Sostituzione di una cartuccia FINE ]
È necessario preparare: un foglio di carta comune in formato A4 o Letter (inclusa la carta riciclata)*
* Assicurarsi di utilizzare carta bianca e pulita su entrambi i lati.
1. Assicurarsi che la stampante sia accesa.
2. Assicurarsi che nel vassoio posteriore siano caricati uno o più fogli di carta comune in formato A4 o Letter.
3. Aprire delicatamente il vassoio di uscita della carta.
4. Stampare il foglio con l'allineamento della testina di stampa.
(1) Premere il pulsante Impostazione (Setup).
Viene visualizzata la schermata Menu Impostazione (Setup menu).
(2) Selezionare [ Manutenzione (Maintenance) ]
e premere il pulsante OK.
Viene visualizzata la schermata Manutenzione (Maintenance).
(3) Selezionare [ Allineamento automatico testina (Auto head alignment) ] e premere il pulsante OK.
Viene visualizzata la schermata di conferma.
(4) Confermare il messaggio, selezionare [ Sì (Yes) ], quindi premere il pulsante OK.

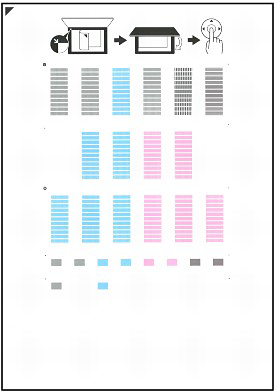

Il foglio con l'allineamento della testina di stampa verrà stampato.
IMPORTANT
- Non toccare le parti stampate del foglio con l'allineamento della testina di stampa.
- Fare attenzione a non sporcare il foglio con l'allineamento della testina di stampa. Se il foglio è macchiato o spiegazzato, la scansione potrebbe avvenire in modo non corretto.
(5) Quando viene visualizzato il messaggio [ "I motivi sono stati stampati correttamente? (Did the patterns print correctly?)" ], verificare che il motivo sia stato stampato correttamente, selezionare [ Sì (Yes) ], quindi premere il pulsante OK.
5. Sottopone a scansione il foglio con l'allineamento della testina di stampa per allinearla automaticamente.

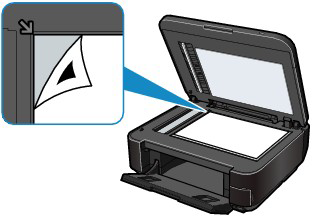

(1) Verificare il messaggio, quindi caricare il foglio con l'allineamento della testina di stampa dal piano di lettura in vetro.
Caricare il foglio con l'allineamento della testina di stampa CON IL LATO STAMPATO RIVOLTO VERSO IL BASSO e allineare il segno
nell'angolo superiore sinistro del foglio con il segno di allineamento
.
REFERENCE
- Se è caricato nell'AAD, non è possibile eseguire la scansione del foglio con l'allineamento della testina di stampa.
(2) Chiudere delicatamente il coperchio dei documenti e premere il pulsante OK.
La stampante avvia la scansione del foglio con l'allineamento della testina di stampa e la posizione della testina di stampa viene regolata automaticamente.
IMPORTANT
- Non aprire il coperchio dei documenti né rimuovere il foglio con l'allineamento della testina dal piano in vetro finché la regolazione della posizione della testina di stampa non è terminata.
- Se viene visualizzato il messaggio [ "Scansione foglio allineamento testina non riuscita. (Failed to scan head alignment sheet.) ]", premere il pulsante OK. Consultare la sezione [ Sul display LCD viene visualizzato un messaggio di errore ].
(3) Quando viene visualizzato il messaggio di completamento, premere il pulsante OK.
Viene nuovamente visualizzata la schermata Manutenzione (Maintenance).
Al termine della regolazione della posizione della testina di stampa, rimuovere il foglio con l'allineamento dal piano in vetro.
REFERENCE
- Per utilizzare le altre funzioni disponibili, premere il pulsante modalità corrispondente.
- Se i risultati di stampa continuano a essere insoddisfacenti anche dopo avere regolato la posizione della testina come descritto sopra, regolare manualmente la posizione della testina di stampa dal computer.
- Per stampare e verificare i valori correnti di regolazione della posizione della testina, selezionare [ Stampa valore allineam. testina (Print the head alignment value) ] nella schermata Manutenzione (Maintenance).
Allineamento manuale della testina di stampa
Di seguito viene descritta la procedura per l'esecuzione manuale dell'allineamento della testina di stampa.
1. Aprire la finestra delle impostazioni del driver della stampante.
2. Fare clic sulla scheda [ Impostazioni personalizzate (Custom Settings) ] della scheda [ Manutenzione (Maintenance) ].
Viene aperta la finestra di dialogo [ Impostazioni personalizzate (Custom Settings) ].
3. Passare all'allineamento manuale
Selezionare la casella di controllo [ Allinea testine di stampa manualmente (Align heads manually) ].
4. Applicare le impostazioni
Fare clic su [ OK ], quindi nuovamente su [ OK ] quando viene visualizzato il messaggio di conferma.
5. Fare clic su [ Allineamento testina di stampa (Print Head Alignment) ] nella scheda [ Manutenzione (Maintenance) ].
Viene visualizzata la finestra di dialogo [ Avvia Allineamento testina di stampa (Start Print Head Alignment) ].
6. Inserire la carta nella stampante.
Caricare tre fogli di carta comune in formato A4 o Letter nel vassoio posteriore.
7. Eseguire l'allineamento della testina
Assicurarsi che il dispositivo sia acceso e fare clic su [ Allinea testina di stampa (Align Print Head) ].
Seguire le istruzioni indicate nel messaggio.

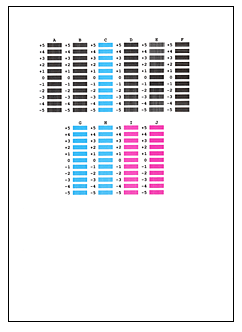

8. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su [ OK ].
REFERENCE
- Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
- Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le striature bianche orizzontali meno evidenti.
(A) Striature bianche orizzontali meno evidenti
(B) Striature bianche orizzontali più evidenti
9. Confermare il messaggio visualizzato, quindi fare clic su [ OK ].
Viene stampato il secondo motivo.
IMPORTANT
Non aprire l'unità di scansione (coperchio) durante la fase di stampa.

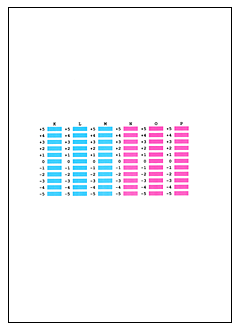

10. Controllare i motivi stampati
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su [ OK ].
REFERENCE
Se risulta difficile individuare il motivo migliore, scegliere l'impostazione che produce le striature bianche verticali meno evidenti.
(A) Striature bianche verticali meno evidenti
(B) Striature bianche verticali più evidenti
11. Confermare il messaggio visualizzato, quindi fare clic su [ OK ].
Viene stampato il terzo motivo.
IMPORTANT
Non aprire l'unità di scansione (coperchio) durante la fase di stampa.

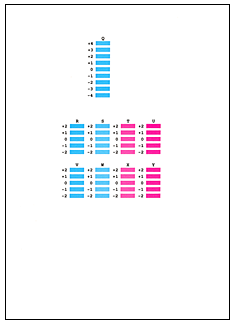

12. Controllare i motivi stampati.
Immettere i numeri dei motivi che presentano le striature orizzontali meno evidenti nelle caselle corrispondenti.
Anche facendo clic sui motivi che presentano le striature orizzontali meno evidenti nella finestra di anteprima, i numeri verranno inseriti automaticamente nelle caselle corrispondenti.
Dopo aver immesso tutti i valori necessari, fare clic su [ OK ].
REFERENCE
Se risulta difficile scegliere il motivo migliore, selezionare l'impostazione che produce le righe bianche orizzontali meno evidenti.
(A) Righe bianche orizzontali meno evidenti
(B) Righe bianche orizzontali più evidenti
REFERENCE
Per stampare e verificare l'impostazione corrente, aprire la finestra di dialogo [ Avvia Allineamento testina di stampa (Start Print Head Alignment) ] e fare clic su [ Stampa valore allineamento (Print Alignment Value) ].
Modelli interessati
- PIXMA MX420
