Sostituzione di una cartuccia FINE
Codice domanda frequente: 8200993600
Data di rilascio: 24 dicembre 2010
Soluzione
Quando si verifica un errore o si riceve un'avvertenza per inchiostro rimanente, il messaggio apparirà per informare l'utente dell'errore.
Fare riferimento a [ Sul display LCD viene visualizzato un messaggio di errore ].
Procedura di sostituzione
Quando è necessario sostituire le cartucce FINE, attenersi alla procedura seguente.IMPORTANT
Come manipolare le cartucce FINE
- Non toccare i contatti elettrici (A) o gli ugelli delle testine di stampa (B) sulla cartuccia FINE. Questa operazione, infatti, potrebbe provocare un malfunzionamento della stampante.
- Quando si rimuove una cartuccia FINE, sostituirla immediatamente. Non lasciare la stampante priva di cartucce FINE.
- Utilizzare per la sostituzione cartucce FINE nuove. L'inserimento di cartucce FINE usate può provocare l'ostruzione degli ugelli.
Se si utilizzano queste cartucce, inoltre, la stampante non sarebbe in grado di informare correttamente l'utente della necessità di sostituzione.
- Dopo avere installato una cartuccia FINE, non rimuoverla dalla stampante né lasciarla all'aperto. Questa operazione fa sì che la cartuccia FINE si secchi e che la stampante non riesca a funzionare correttamente una volta reinstallata la cartuccia. Per garantire una qualità di stampa ottimale, utilizzare una cartuccia FINE entro sei mesi dal primo utilizzo.
REFERENCE
- Se l'inchiostro di una cartuccia FINE si esaurisce è possibile continuare a stampare utilizzando quella con inchiostro residuo, sia essa nera o a colori, ma solo per un periodo di tempo limitato. In questo caso, tuttavia, la qualità di stampa potrebbe peggiorare rispetto alla normale condizione di utilizzo delle due cartucce. Si consiglia di utilizzare cartucce FINE nuove per ottenere una qualità di stampa ottimale. Anche quando si stampa con una sola cartuccia FINE, lasciare l'altra esaurita all'interno della stampante. Se la cartuccia FINE dell'inchiostro a colori o nero non è inserita, infatti, viene rilevato un errore che impedisce l'esecuzione della stampa.
- L'inchiostro a colori può consumarsi anche quando si stampa un documento in bianco e nero o viene impostata una stampa in bianco e nero.
Inoltre, l'inchiostro nero e a colori delle cartucce si consuma durante le procedure di pulizia standard e approfondita della testina di stampa, che possono essere necessarie per mantenere l'efficienza della stampante. Quando l'inchiostro si esaurisce, sostituire immediatamente la cartuccia FINE con una nuova.
1. Accertarsi che la stampante sia accesa e aprire delicatamente il vassoio di uscita della carta.
2. Sollevare l'unità di scansione (coperchio) e tenerla aperta con la relativa astina (C).
Il supporto per cartucce FINE si sposta nella posizione di sostituzione.
ATTENTION
- Non forzare l'arresto o lo spostamento del supporto della cartuccia FINE. Non toccare il supporto della cartuccia FINE fino al suo completo arresto.
IMPORTANT
- La parte interna della stampante potrebbe essere sporca di inchiostro. Prestare attenzione a non macchiarsi le mani o gli indumenti durante la sostituzione delle cartucce FINE. È possibile eliminare l'inchiostro dalle parti interne della stampante con un panno di carta o materiali simili.
- Per informazioni dettagliate sulla pulizia, consultare il manuale stampato: Guida Rapida.
- Non collocare alcun oggetto sul coperchio dei documenti. Cadrà nel vassoio posteriore quando il coperchio dei documenti verrà aperto, causando il malfunzionamento della stampante.
- Se il coperchio dei documenti è aperto, non è possibile aprire l'unità di scansione (coperchio). Aprire l'unità di scansione (Coperchio) solo quando il coperchio dei documenti è chiuso.
- Durante l'apertura o la chiusura dell'unità di scansione (coperchio), non toccare i pulsanti e il display LCD sul pannello dei comandi, in quanto ciò potrebbe causare un funzionamento imprevisto.
- Non toccare le parti metalliche o altre parti all'interno della stampante.
- Se l'unità di scansione (coperchio) viene lasciata aperto per oltre 10 minuti, il supporto della cartuccia FINE si sposta verso destra. In tal caso, chiudere e riaprire l'unità di scansione (Coperchio).
3. Rimuovere la cartuccia FINE vuota.

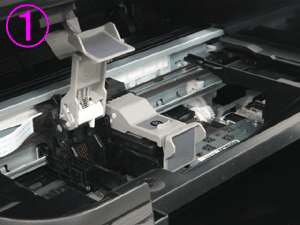

(1) Premere sulle linguette e aprire il coperchio delle cartucce di inchiostro.
(2) Rimuovere la cartuccia FINE.
IMPORTANT
- Maneggiare con cura le cartucce FINE per evitare di macchiare gli indumenti o la zona circostante.
- Eliminare le cartucce FINE vuote in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.
4. Preparare la nuova cartuccia FINE.

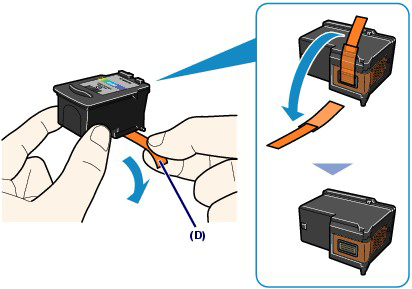

(1) Estrarre una nuova cartuccia FINE dalla relativa confezione e rimuovere con cautela il nastro protettivo arancione (D).
IMPORTANT
- Se si scuote una cartuccia FINE, l'inchiostro potrebbe fuoriuscire e macchiare le mani e la zona circostante. Maneggiare le cartucce FINE con molta cura.
- Fare attenzione a non macchiare le mani o la zona circostante con l'inchiostro presente sul nastro protettivo.
- Non riapplicare il nastro protettivo dopo averlo rimosso. Eliminarlo in conformità con le norme e le leggi locali riguardanti lo smaltimento dei materiali di consumo.
- Non toccare i contatti elettrici o gli ugelli delle testine di stampa sulla cartuccia FINE. Questa operazione, infatti, potrebbe provocare un malfunzionamento della stampante.
5. Installare la cartuccia FINE.
(1) Inserire una nuova cartuccia FINE nel supporto per cartucce FINE.
La cartuccia a colori FINE deve essere inserita nello slot di sinistra e quella nera nello slot di destra.

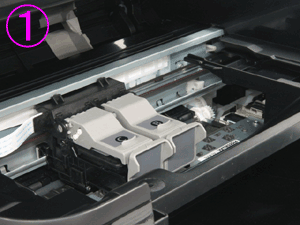

(2) Chiudere il coperchio delle cartucce di inchiostro per bloccare la cartuccia FINE in posizione.
Premere sul coperchio delle cartucce di inchiostro finché non si sente uno scatto.
(3) Assicurarsi che il coperchio delle cartucce di inchiostro sia chiuso correttamente.
REFERENCE
- Se il coperchio di bloccaggio della cartuccia di inchiostro non è chiuso correttamente, premere su di esso finché non scatta in posizione.
(E) Chiuso correttamente
(F) Chiuso in modo non corretto (coperchio inclinato)
IMPORTANT
- Non è possibile eseguire la stampa finché le due cartucce FINE a colori e nero non sono entrambe installate. Assicurarsi di installare sempre le due cartucce FINE.
6. Sollevare leggermente l'unità di scansione (coperchio) per mettere l'astina di supporto nella sua posizione originaria, quindi chiudere delicatamente il coperchio.
ATTENTION
- Quando si rimette l'astina di supporto nella sua posizione originaria, tenere saldamente l'unità di scansione (coperchio) facendo attenzione a non incastrare le dita.
IMPORTANT
- Durante l'apertura o la chiusura dell'unità di scansione (coperchio), non toccare i pulsanti e il display LCD sul pannello dei comandi, in quanto ciò potrebbe causare un funzionamento imprevisto.
REFERENCE
- Se dopo avere chiuso l'unità di scansione (Coperchio) viene visualizzato un messaggio di errore, consultare la sezione [ Sul display LCD viene visualizzato un messaggio di errore ].
- Quando si inizia a stampare dopo aver sostituito la cartuccia FINE, la stampante esegue come prima cosa la pulizia automatica della testina di stampa. Non effettuare altre operazioni finché la pulizia della testina di stampa non sarà terminata.
- Se le linee rette stampate non sono allineate o la testina di stampa è disallineata, regolarne la posizione.
Vedere [ Allineamento della testina di stampa ].
Modelli interessati
- PIXMA MX410
