Sostituzione di un serbatoio d'inchiostro
Codice domanda frequente: 8200805000
Data di rilascio: 12 luglio 2010
Soluzione
Quando è necessario sostituire i serbatoi d'inchiostro, attenersi alla procedura seguente.
IMPORTANT
- Sostituire immediatamente il serbatoio d'inchiostro rimosso. Non lasciare la stampante priva di serbatoi d'inchiostro.
- Utilizzare per la sostituzione dei serbatoi d'inchiostro nuovi. L'inserimento di serbatoi d'inchiostro usati può provocare l'ostruzione degli ugelli. Con serbatoi di questo tipo, inoltre, la stampante non sarà in grado di informare correttamente l'utente quando sarà necessario procedere alla sostituzione.
- Dopo avere installato un serbatoio d'inchiostro, non rimuoverlo dalla stampante né lasciarlo all'aperto. In tal modo, infatti, il serbatoio d'inchiostro si secca e la stampante potrebbe non funzionare correttamente una volta reinstallato il serbatoio. Per garantire una qualità di stampa ottimale, utilizzare un serbatoio d'inchiostro entro sei mesi dal primo utilizzo.
NOTE
L'inchiostro a colori può consumarsi anche quando si stampa un documento in bianco e nero o viene impostata una stampa in bianco e nero.
L'inchiostro delle cartucce, inoltre, si consuma durante le procedure di pulizia standard e approfondita della testina di stampa, che possono essere necessarie per mantenere l'efficienza della stampante. Quando un serbatoio d'inchiostro si esaurisce, sostituirlo immediatamente con uno nuovo.
1. Accertarsi che la stampante sia accesa e aprire delicatamente il vassoio di uscita della carta.
2. Sollevare l'unità di scansione (coperchio) fino all'arresto.
Il supporto della testina di stampa si sposta nella posizione di sostituzione.
ATTENTION
Non forzare l'arresto o lo spostamento del supporto della testina di stampa. Non toccare il supporto della testina di stampa fino a quando non si arresta completamente.
IMPORTANT
- Non collocare alcun oggetto sul coperchio dei documenti. Cadrà nel vassoio posteriore quando il coperchio dei documenti verrà aperto, causando il malfunzionamento della stampante.
- Aprire l'unità di scansione (coperchio) solo quando il coperchio dei documenti è chiuso.
- Non toccare le parti metalliche o altre parti all'interno della stampante.
- Se l'unità di scansione (coperchio) viene lasciata aperta per oltre 10 minuti, il supporto della testina di stampa si sposta verso destra. In tal caso, chiudere e riaprire l'unità di scansione (coperchio).
3. Rimuovere il serbatoio d'inchiostro con l'indicatore luminoso che lampeggia velocemente.
Premere la linguetta (A) e sollevare il serbatoio d'inchiostro per rimuoverlo.
Non toccare la leva di bloccaggio della testina di stampa (B).
IMPORTANT
- Maneggiare con cura il serbatoio d'inchiostro per evitare di macchiare gli indumenti o la zona circostante.
- Eliminare il serbatoio d'inchiostro vuoto in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.
NOTE
- Non rimuovere due o più serbatoi d'inchiostro alla volta. Quando si sostituiscono due o più serbatoi d'inchiostro, sostituirli uno alla volta.
- Per informazioni dettagliate sulle diverse velocità di lampeggiamento dell'indicatore luminoso dell'inchiostro, vedere [ Verifica dello stato dell'inchiostro ].
4. Preparare il nuovo serbatoio d'inchiostro.

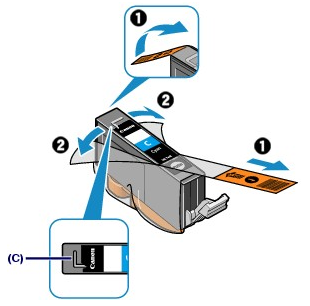

(1) Estrarre un nuovo serbatoio d'inchiostro dalla relativa confezione, togliere completamente il nastro arancione
, quindi rimuovere completamente la pellicola protettiva
.
IMPORTANT
- Maneggiare con cura i serbatoi d'inchiostro. Non esercitare eccessiva pressione ed evitare di farli cadere.
- Se il nastro arancione rimane sul foro d'areazione a forma di L (C), l'inchiostro potrebbe schizzare o la stampante potrebbe non funzionare correttamente.
(2) Afferrare il cappuccio protettivo arancione del serbatoio d'inchiostro (D) puntando verso l'alto prestando attenzione a non bloccare il foro d'areazione a forma di L (C).
(3) Ruotare lentamente il cappuccio protettivo arancione (D) di 90 gradi orizzontalmente per rimuoverlo.
IMPORTANT
- Non esercitare pressione sui lati del serbatoio d'inchiostro. Se si esercita pressione sui lati del serbatoio d'inchiostro con il foro d'areazione a forma di L bloccato (C), l'inchiostro potrebbe schizzare.
- Non toccare l'interno del cappuccio protettivo arancione (D) o l'imboccatura del serbatoio aperta (E). In caso contrario, l'inchiostro potrebbe macchiare le mani.
- Non riapplicare il cappuccio protettivo (D) dopo averlo rimosso. Eliminarlo in conformità con le norme e le leggi locali riguardanti lo smaltimento dei materiali di consumo.
5. Installare il nuovo serbatoio d'inchiostro.
(1) Inserire l'estremità anteriore del serbatoio d'inchiostro nella testina di stampa inclinandolo leggermente.
Assicurarsi che la posizione del serbatoio d'inchiostro corrisponda all'etichetta.
(2) Premere sul segno
(Spingi) finché il serbatoio d'inchiostro non scatta in posizione.
Accertarsi che l'indicatore luminoso dell'inchiostro sia acceso e di colore rosso.
IMPORTANT
- Non è possibile stampare se il serbatoio d'inchiostro è stato installato in una posizione errata. Assicurarsi di installare il serbatoio d'inchiostro nella posizione corretta come indicato sull'etichetta del supporto della testina di stampa.
- Non è possibile stampare se non sono stati installati tutti i serbatoi d'inchiostro. Assicurarsi di installare tutti i serbatoi d'inchiostro.
6. Sollevare leggermente l'unità di scansione (coperchio), quindi chiuderla con delicatezza.
NOTE
- Se dopo avere chiuso l'unità di scansione (coperchio) viene visualizzato un messaggio di errore, consultare la sezione [ Sul display LCD viene visualizzato un messaggio di errore ].
- Quando si inizia a stampare dopo aver sostituito il serbatoio d'inchiostro, la stampante esegue automaticamente la pulizia della testina di stampa. Non effettuare altre operazioni finché la pulizia della testina di stampa non sarà terminata.
- Se le linee rette stampate non sono allineate o la testina di stampa è disallineata, regolarne la posizione.
-> [ Allineamento della testina di stampa ]
Modelli interessati
- PIXMA MG5140
- PIXMA MG5150
