Sostituzione di un serbatoio d'inchiostro
Codice domanda frequente: 8200529500
Data di rilascio: 27 luglio 2009
Soluzione
In questa sezione viene descritta la procedura di sostituzione di un serbatoio se l'inchiostro si esaurisce durante la stampa.
NOTE
- Quando l'inchiostro si esaurisce o si verifica un altro tipo di errore, l'indicatore di allarme lampeggia in arancione per informare l'utente dell'errore che si è verificato. Contare i lampeggiamenti dell'indicatore di allarme e vedere [ L'indicatore di allarme lampeggia in arancione ].
Sostituzione dei serbatoi d'inchiostro a colori o nero
Se durante la stampa l'inchiostro a colori o nero si esaurisce, l'indicatore di allarme lampeggia in arancione quattro volte e sullo schermo del computer viene visualizzato un messaggio di errore.Individuare il serbatoio d'inchiostro esaurito e sostituirlo attenendosi alla seguente procedura.
IMPORTANT
Gestione dell'inchiostro
- Per garantire una qualità di stampa ottimale, si consiglia di utilizzare serbatoi d'inchiostro di marca Canon. Si sconsiglia l'utilizzo di serbatoi di inchiostro rigenerati.
- Sostituire immediatamente il serbatoio d'inchiostro rimosso. Non lasciare la stampante priva di serbatoi d'inchiostro.
- Sostituire immediatamente il serbatoio d'inchiostro rimosso. Non lasciare la stampante priva di serbatoi d'inchiostro.
- Dopo avere installato un serbatoio d'inchiostro, non rimuoverlo dalla stampante né lasciarlo all'aperto. In tal modo, infatti, il serbatoio d'inchiostro si secca e la stampante potrebbe non funzionare correttamente una volta reinstallato il serbatoio. Per garantire una qualità di stampa ottimale, utilizzare un serbatoio d'inchiostro entro sei mesi dal primo utilizzo.
NOTE
- L'inchiostro a colori può consumarsi anche quando si stampa un documento in bianco e nero. L'inchiostro delle cartucce, inoltre, si consuma durante le procedure di pulizia standard e accurata della testina di stampa, che possono essere necessarie per mantenere l'efficienza della stampante. Quando un serbatoio d'inchiostro si esaurisce, sostituirlo immediatamente con uno nuovo.

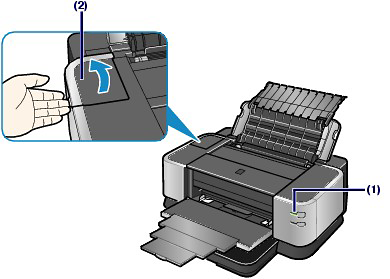

1. Accertarsi che la stampante sia accesa e aprire delicatamente il vassoio anteriore.
2. Aprire il coperchio superiore.
Il supporto della testina di stampa si sposta nella posizione di sostituzione.
ATTENTION
- Non forzare l'arresto o lo spostamento del supporto della testina di stampa. Non toccare il supporto della testina di stampa fino a quando non si arresta completamente.
IMPORTANT
- Non collocare alcun oggetto sul coperchio superiore. Può cadere nel vassoio posteriore quando il coperchio superiore verrà aperto, provocando il malfunzionamento della stampante.
- Non toccare le parti metalliche o altri componenti all'interno della stampante.
- Se il coperchio superiore viene lasciato aperto, il supporto della testina di stampa si sposta verso destra. In tal caso, chiudere e riaprire il coperchio superiore.
NOTE
- La stampante potrebbe produrre rumori di funzionamento durante lo spostamento della testina di stampa nella posizione di sostituzione.
3. Rimuovere il serbatoio d'inchiostro con l'indicatore luminoso che lampeggia velocemente.
Premere la linguetta (A) e sollevare il serbatoio d'inchiostro per rimuoverlo.
Non toccare la leva di bloccaggio della testina di stampa (B).
IMPORTANT
- Maneggiare con cura il serbatoio d'inchiostro per evitare di macchiare gli indumenti o la zona circostante.
- Eliminare il serbatoio d'inchiostro vuoto in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.
NOTE
- Non rimuovere due o più serbatoi d'inchiostro alla volta. Quando si sostituiscono due o più serbatoi d'inchiostro, sostituirli uno alla volta.
- Per informazioni dettagliate sulle diverse velocità di lampeggiamento dell'indicatore luminoso dell'inchiostro, vedere [ Verifica dello stato dell'inchiostro ].
4. Preparare il nuovo serbatoio d'inchiostro.
(1) Estrarre un nuovo serbatoio d'inchiostro dalla relativa confezione.
(2) Rimuovere il cappuccio protettivo arancione (C) dalla parte inferiore del serbatoio d'inchiostro, come indicato nella figura seguente.
Afferrare il cappuccio protettivo quando lo si rimuove per evitare macchie di inchiostro sulle dita.
Una volta rimosso, gettare il cappuccio protettivo.
IMPORTANT
- Non toccare i contatti elettrici (D) del serbatoio d'inchiostro. Ciò potrebbe causare malfunzionamenti della stampante o rendere impossibile la stampa.
IMPORTANT
- Se si scuote il serbatoio, l'inchiostro potrebbe fuoriuscire e macchiare le mani e la zona circostante. Maneggiare con cura il serbatoio d'inchiostro.
- Non esercitare pressione sui lati dei serbatoi, l'inchiostro potrebbe fuoriuscire.
- Fare attenzione a non macchiare le mani o la zona circostante con l'inchiostro presente sul cappuccio protettivo.
- Non riapplicare il cappuccio protettivo dopo averlo rimosso. Eliminarlo in conformità con le norme e le leggi locali riguardanti lo smaltimento dei materiali di consumo.
- Dopo avere rimosso il cappuccio protettivo, evitare il contatto con l'imboccatura del serbatoio aperta per garantire una corretta applicazione dell'inchiostro.
5. Installare il nuovo serbatoio d'inchiostro.
(1) Inserire l'estremità anteriore del serbatoio d'inchiostro nella testina di stampa inclinandolo leggermente.
Assicurarsi che la posizione del serbatoio d'inchiostro corrisponda all'etichetta.
(2) Premere sul segno
(Spingi) finché il serbatoio d'inchiostro non scatta in posizione.
Accertarsi che l'indicatore luminoso dell'inchiostro sia acceso e di colore rosso.
IMPORTANT
- Non è possibile stampare se il serbatoio d'inchiostro è stato installato in una posizione errata. Assicurarsi di installare il serbatoio d'inchiostro nella posizione corretta come indicato sull'etichetta del supporto della testina di stampa.
- Non è possibile stampare se non sono stati installati tutti i serbatoi d'inchiostro. Assicurarsi di installare tutti i serbatoi d'inchiostro.
6. Chiudere il coperchio superiore.
La stampante inizierà a mescolare l'inchiostro automaticamente.
Attendere che la spia di accensione smetta di lampeggiare e rimanga accesa e che la stampante non emetta più i rumori che indicano il normale funzionamento. Sono necessari circa 2 minuti.
Non aprire il coperchio superiore mentre la stampante è in funzione (la spia di accensione lampeggia in verde).
NOTE
- Se dopo avere chiuso il coperchio superiore l'indicatore di allarme continua a lampeggiare in arancione, vedere [ L'indicatore di allarme lampeggia in arancione ].
- Quando si inizia a stampare dopo aver sostituito il serbatoio d'inchiostro, la stampante esegue automaticamente la pulizia della testina di stampa. Non effettuare altre operazioni finché la pulizia della testina di stampa non sarà terminata. La spia di accensione lampeggia in verde durante la procedura di pulizia.
- Se le linee rette stampate non sono allineate o la testina di stampa è disallineata, regolarne la posizione. Vedere [ Allineamento della testina di stampa ]
- La stampante produce rumore durante il funzionamento.
Sostituzione del serbatoio d'inchiostro trasparente
Se durante la stampa l'inchiostro trasparente si esaurisce, l'indicatore di allarme lampeggia in arancione 4 volte e sullo schermo del computer viene visualizzato un messaggio di errore.Quando il serbatoio d'inchiostro trasparente è esaurito, sostituirlo attenendosi alla seguente procedura.
IMPORTANT
Gestione dell'inchiostro
- Se l'inchiostro trasparente è esaurito, non sarà possibile stampare su carta comune.
- Per garantire una qualità di stampa ottimale, si consiglia di utilizzare serbatoi d'inchiostro trasparente di marca Canon. Si sconsiglia l'utilizzo di serbatoio di inchiostro rigenerati.
- Sostituire immediatamente il serbatoio d'inchiostro rimosso. Non lasciare la stampante priva del serbatoio d'inchiostro. Se il serbatoio d'inchiostro trasparente non è installato, non sarà possibile utilizzare la stampante.
- Non sostituire il serbatoio d'inchiostro trasparente finché non viene visualizzato il messaggio in cui si segnala che l'inchiostro è esaurito. Se il serbatoio d'inchiostro trasparente viene sostituito prima che sia esaurito, la stampante non sarà in grado di segnalare quando è necessario sostituirlo.
- Sostituire il serbatoio d'inchiostro vuoto con uno nuovo. L'inserimento di un serbatoio d'inchiostro usato potrebbe causare malfunzionamenti. Inoltre, in questo caso, la stampante non sarebbe in grado di informare correttamente l'utente della necessità di sostituire il serbatoio d'inchiostro.
- Dopo avere installato un serbatoio d'inchiostro trasparente, non rimuoverlo dalla stampante né lasciarlo all'aperto. In tal modo, infatti, il serbatoio d'inchiostro si secca e la stampante potrebbe non funzionare correttamente una volta reinstallato il serbatoio. Per garantire una qualità di stampa ottimale, utilizzare un serbatoio d'inchiostro trasparente entro sei mesi dal primo utilizzo.
NOTE
- Anche se l'inchiostro trasparente è esaurito, è possibile stampare su carta fotografica o su qualsiasi tipo di supporto diverso dalla carta comune caricato nel vassoio posteriore.
1. Aprire il coperchio del serbatoio d'inchiostro trasparente.
(1) Verificare che la stampante sia accesa.
IMPORTANT
- Quando si sostituisce il serbatoio d'inchiostro trasparente, verificare che la stampante sia accesa. Se il serbatoio d'inchiostro viene sostituito a stampante spenta, il livello di inchiostro rilevato potrebbe non corrispondere a quello effettivo.
(2) Aprire il coperchio del serbatoio d'inchiostro trasparente.
2. Sostituire il serbatoio d'inchiostro trasparente.
(1) Premere sulla linguetta e aprire il coperchio del serbatoio d'inchiostro trasparente.
(2) Sostituire il serbatoio d'inchiostro trasparente.
IMPORTANT
- Maneggiare con cura i serbatoi per evitare fuoriuscite di inchiostro o di macchiare gli indumenti o la zona circostante.
- Eliminare i serbatoi d'inchiostro vuoti in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.
3. Preparare il serbatoio d'inchiostro sostitutivo.
Togliere il nastro arancione tirandolo nella direzione indicata dalla freccia per rimuovere la pellicola di protezione dal nuovo serbatoio d'inchiostro.
IMPORTANT
- Non scuotere i serbatoi, poiché l'inchiostro potrebbe fuoriuscire e macchiare le mani e la zona circostante.
- n esercitare pressione sui lati del serbatoio, poiché l'inchiostro trasparente potrebbe fuoriuscire e macchiare gli abiti e le mani.
- Benché questo tipo di inchiostro sia trasparente, prestare attenzione a non macchiarsi gli abiti o le mani con l'inchiostro presente sulla pellicola di protezione rimossa.
- Dopo avere rimosso la pellicola di protezione, non toccare l'imboccatura del serbatoio aperta poiché ciò potrebbe compromettere la corretta fuoriuscita dell'inchiostro.
4. Posizionare il serbatoio d'inchiostro trasparente.
(1) Durante l'inserimento, assicurarsi che il serbatoio d'inchiostro trasparente sia correttamente allineato.
Assicurarsi che lo spigolo del serbatoio d'inchiostro (A) sia rivolto verso di sé e verso sinistra.
(2) Chiudere e premere la parte rientrante arrotondata del coperchio del serbatoio d'inchiostro trasparente finché non scatta in posizione, bloccando il serbatoio.
5. Chiudere con delicatezza il coperchio del serbatoio d'inchiostro trasparente.
Non sarà possibile stampare finché la stampante non è pronta. Il completamento della pulizia richiede circa 2 minuti.
Modelli interessati
- PIXMA iX7000
