Allineamento automatico della testina di stampa

Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.

1. Assicurarsi che la stampante sia accesa.

2. Stampare il foglio con l'allineamento della testina di stampa.
(1)Premere il pulsante Menu.
(2)Selezionare Manutenzione (Maintenance) e premere il pulsante OK.
(3)Selezionare Allin. autom. test. (Auto head align) e premere il pulsante OK.

Viene visualizzata la schermata di conferma.
(4)Selezionare Sì (Yes) e premere il pulsante OK.
(5)Verificare il messaggio visualizzato, quindi inserire un foglio di carta comune in formato A4.
(6)Aprire delicatamente il vassoio di uscita della carta e quindi la relativa estensione.
(7)Premere il pulsante OK.

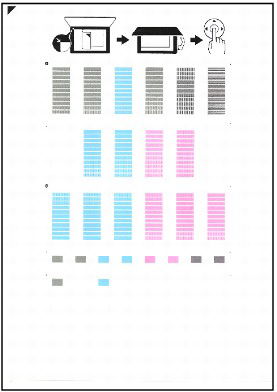

Il foglio con l'allineamento della testina di stampa verrà stampato.

(8) Quando viene visualizzato il messaggio "I motivi sono stati stampati correttamente?" (Did the patterns print correctly?), verificare che il motivo sia stato stampato correttamente, selezionare Sì (Yes), quindi premere il pulsante OK.

3. Sottopone a scansione il foglio con l'allineamento della testina di stampa per allinearla automaticamente.

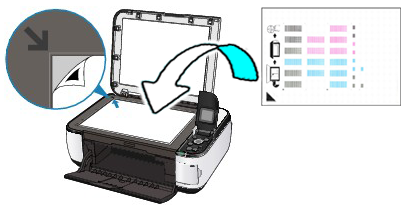

(1) Verificare il messaggio visualizzato, quindi caricare il foglio con l'allineamento della testina di stampa dal piano in vetro.
Caricare il foglio con l'allineamento della testina di stampa CON IL LATO STAMPATO RIVOLTO VERSO IL BASSO e allineare il segno nell'angolo superiore sinistro del foglio con il segno di allineamento .

(2) Chiudere delicatamente il coperchio dei documenti e premere il pulsante OK.
La stampante avvia la scansione del foglio con l'allineamento della testina di stampa e la posizione della testina di stampa viene regolata automaticamente.
Al termine della regolazione della posizione della testina di stampa, rimuovere il foglio con l'allineamento dal piano in vetro.

Allineamento manuale della testina di stampa

L'allineamento della testina di stampa consente di correggere le posizioni di installazione della testina di stampa e di migliorare i colori non chiaramente definiti e le linee irregolari.
La stampante supporta due metodi di allineamento della testina: automatico e manuale.
Per eseguire l'allineamento automatico della testina di stampa, consultare [ Allineamento automatico della testina di stampa ] in questa pagina Web.
Di seguito viene descritta la procedura per l'esecuzione manuale dell'allineamento della testina di stampa.

1. Aprire la finestra delle impostazioni del driver della stampante.

2. Fare clic sulla scheda Impostazioni personalizzate (Custom Settings) della scheda Manutenzione (Maintenance).
Viene aperta la finestra di dialogo Impostazioni personalizzate (Custom Settings).

3. Passare all'allineamento manuale.
Selezionare la casella di controllo Allinea testine di stampa manualmente (Align heads manually).

4. Trasmettere le impostazioni.
Fare clic su Invia (Send) e quindi su OK quando viene visualizzato il messaggio di conferma.

5. Fare clic su Allineamento testina di stampa (Print Head Alignment) nella scheda Manutenzione (Maintenance).
Viene visualizzata la finestra di dialogo Avvia Allineamento testina di stampa (Start Print Head Alignment).

6. Inserire la carta nella stampante.
Caricare tre fogli di carta comune in formato A4 o Letter nel vassoio posteriore.

7. Eseguire l'allineamento della testina.
Assicurarsi che il dispositivo sia acceso e fare clic su Allinea testina di stampa (Align Print Head).
Seguire le istruzioni indicate nel messaggio.

8. Controllare i motivi stampati.
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri nelle caselle corrispondenti verranno impostati automaticamente.

Dopo aver immesso tutti i valori necessari, fare clic su OK.

9. Confermare il messaggio visualizzato, quindi fare clic su OK.
Viene stampato il secondo motivo.

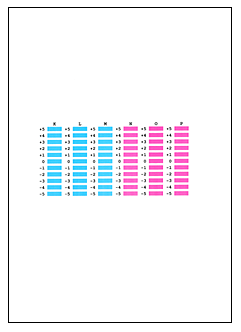

10. Controllare i motivi stampati.
Immettere i numeri dei motivi che presentano meno striature nelle caselle corrispondenti.
Facendo clic sui motivi che presentano meno striature nella finestra di anteprima, i numeri nelle caselle corrispondenti verranno impostati automaticamente.

Dopo aver immesso tutti i valori necessari, fare clic su OK.

11. Confermare il messaggio visualizzato, quindi fare clic su OK.
Viene stampato il terzo motivo.

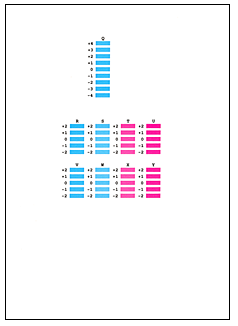

12. Controllare i motivi stampati.
Immettere i numeri dei motivi che presentano le striature orizzontali meno evidenti nelle caselle corrispondenti.
Facendo clic sui motivi che presentano le striature orizzontali meno evidenti nella finestra di anteprima, i numeri nelle caselle corrispondenti verranno impostati automaticamente.

Dopo aver immesso tutti i valori necessari, fare clic su OK.
