Preparazione dell'apparecchio

Codice domanda frequente: 8200257800

Data di rilascio: 01 luglio 2009

Torna all'elenco delle domande frequenti

Soluzione

Verifica degli elementi inclusi

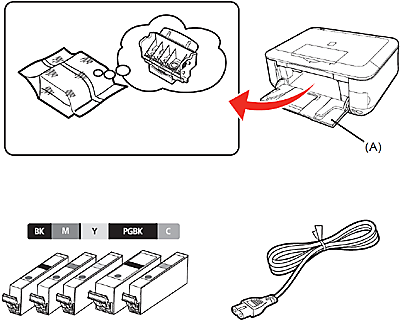

La testina di stampa si trova all'interno del vassoio di uscita della carta (A).
Aprire il vassoio di uscita della carta con le mani ed estrarre la testina di stampa.
  • Manuali
  • [Setup CD-ROM/CD-ROM di installazione] (contenente i driver, le applicazioni e i manuali a video)
  • Garanzia


ATTENTION
Prima di accendere la stampante, rimuovere tutto il nastro arancione e i fogli protettivi.

REFERENCE
Per collegare il dispositivo al computer, è necessario utilizzare un cavo USB.

Accensione

1.Collegare un'estremità del cavo di alimentazione al retro della stampante (lato sinistro) e l'altra alla presa a muro.


IMPORTANT
  • NON collegare il cavo USB in questa fase.

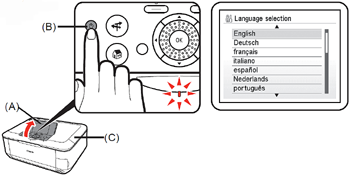

2.Aprire il pannello dei comandi (A), quindi premere il pulsante [ON] (ACCENSIONE) (B) per accendere il dispositivo.


IMPORTANT
  • Assicurarsi che il coperchio dei documenti (C) sia chiuso.


REFERENCE
  • Il dispositivo potrebbe produrre dei rumori che rientrano nel normale funzionamento.

3.Utilizzare il o pulsante (D) sul pannello dei comandi per selezionare la lingua peril display LCD, quindi premereil pulsante [OK]. Viene visualizzata la schermata di standby.


IMPORTANT
  • Se sul display LCD viene visualizzata una lingua diversa da quella desiderata, premereil pulsante [Back] (Indietro)sul pannello dei comandiper tornare alla schermata [Language selection/Selezione lingue].

Installazione della testina di stampa



ATTENTION
Maneggiare con cura la testina di stampa, senza esercitare eccessiva pressione ed evitando di farla cadere.

Aprire il vassoio di uscita della carta (A), quindi sollevare l'unità di scansione (coperchio) (B) finché non viene bloccato in posizione.
L'unità di scansione (coperchio) (B) viene fissata automaticamente.
Il supporto della testina di stampa (C) fuoriesce (qui viene installata la testina di stampa).


IMPORTANT
Chiudere il coperchio dei documenti (D) e sollevarlo con l'unità di scansione (coperchio).

REFERENCE
Durante lo spostamento il supporto della testina di stampa produce un rumoreche rientrano nel normale funzionamento.

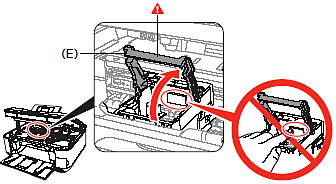

2. Sollevare la leva di bloccaggio della testina di stampa (E).


ATTENTION
Sollevare saldamente la leva di bloccaggio della testina di stampa fino a quando
si blocca. (La leva di bloccaggio della testina di stampa potrebbe sembrare dura).

REFERENCE
Se il supporto della testina di stampa non si sposta, assicurarsi che il dispositivo sia acceso.

3. Rimuovere la testina di stampa dalla
confezione argentata.

4. Rimuovere e gettare il cappuccio protettivo
arancione.


ATTENTION
All'interno dell'involucro della testina di stampa o del cappuccio protettivo potrebbe essere presente una
piccola quantità di inchiostro trasparente o celeste, che comunque non pregiudica la qualità di stampa. Fare attenzione a non sporcarsi quando si maneggiano tali elementi. Fare attenzione a non macchiarsi le mani.

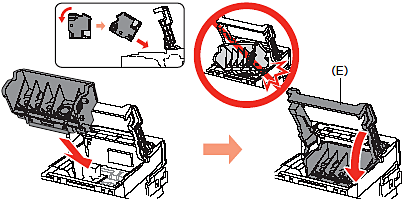

5. Inclinare la testina di stampa e inserirla in posizione. Abbassare completamente la leva di bloccaggio della testina di stampa (E).


ATTENTION
  • Non fare urtare la testina di stampa contro i lati dell'alloggiamento.
  • Assicurarsi di effettuare l'installazione in un ambiente ben illuminato.
  • Afferrare saldamente la leva di bloccaggio della testina di stampa e abbassarla delicatamente.
  • Dopo avere installato la testina di stampa, non rimuoverla se non è strettamente necessario.

Installazione dei serbatoi di inchiostro



ATTENTION
Maneggiare con cura i serbatoi d'inchiostro, senza esercitare eccessiva pressione ed evitando di farli cadere.

IMPORTANT
  • Se il supporto della testina di stampa si sposta verso destra, chiudere e riaprire l'unità di scansione (coperchio).
  • Utilizzare i serbatoi d'inchiostro forniti.

1. Tirare il nastro arancione (1) nella direzione indicata dalla freccia per rimuovere la pellicola protettiva e il resto della pellicola (2) completamente..

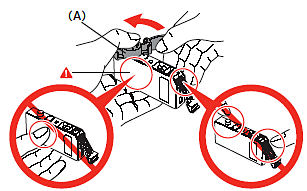

2. Tenendo premuto il pollice sinistro, rimuovere il cappuccio protettivo arancione (A) che si trova nella parte inferiore del serbatoio d'inchiostro.


ATTENTION
Non afferrare i lati del serbatoio d'inchiostro poiché potrebbe fuoriuscire dell'inchiostro.

3. Installazione del serbatoio di inchiostro

Premere l'indicatore (Premere) sul serbatoio d'inchiostro finché non scatta in posizione.
Assicurarsi che la spia luminosa di Inchiostro si accenda e diventi rossa.


ATTENTION
Assicurarsi di effettuare l'installazione in un ambiente ben illuminato.

IMPORTANT
Eseguire l'installazione rispettando le posizioni indicate dalle etichette.

4. Installare tutti gli altri serbatoi di inchiostro utilizzando la stessa procedura.
Installare tutti i serbatoi di inchiostro.


ATTENTION
Dopo aver installato i serbatoi di inchiostro, non rimuoverli se non è strettamente necessario.

IMPORTANT
Assicurarsi che tutte le spie luminose di Inchiostro si accendano e diventino rosse.

  • Installazione incompleta.

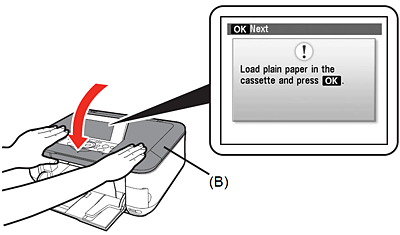

5. Chiudere l'unità di scansione (coperchio) (B).

  • Attendere finché non viene visualizzata la schermata riportata sopra (circa 4 minuti),quindi passare alla fase successiva.
  • Il dispositivo potrebbe produrre dei rumori durante la preparazione per la stampa che rientrano nel normale funzionamento.


REFERENCE
Se viene visualizzato un messaggio di errore sul display LCD, assicurarsi che la testina di stampa e i serbatoi di inchiostro siano installati correttamente.

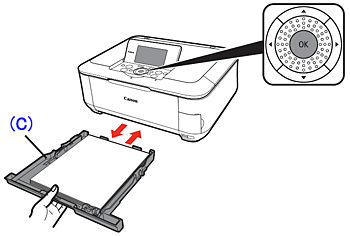

6. Caricare tre o più fogli di carta comune formato A4 o Letternel cassetto (C), quindi Premere il pulsante [OK].


REFERENCE
  • Per ulteriori informazioni, consultare [Caricamento della carta ].
  • Chiudere il vassoio di uscita per semplificare l'estrazione del cassetto.

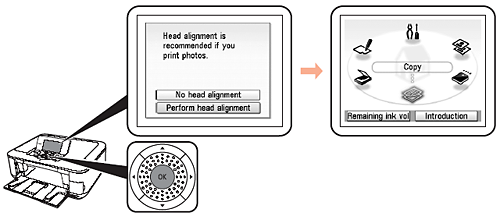

7. Premere il pulsante [OK].

Confermare la visualizzazione della schermata riportata sopra..


REFERENCE
  • Per ottenere risultati di stampa migliori, si consiglia di allineare la testina di stampa prima di stampare le foto. Per allineare la testina di stampa, utilizzareil pulsante o per selezionare <Perform head alignment> (Eseguiallineam. testina), quindi premere il pulsante [OK]. Per l'allineamento, attenersialle istruzioni riportate in "Allineamento della testina di stampa" a pagina 76.
  • È possibile eseguire l'allineamento della testina di stampa in qualsiasi momento. Per ulteriori informazioni, consultare[Allineamento della testina di stampa].

Modelli interessati

  • PIXMA MP620
  • PIXMA MP620B
