Preparazione dell'apparecchio
Codice domanda frequente: 8200252600
Data di rilascio: 30 giugno 2009
Soluzione

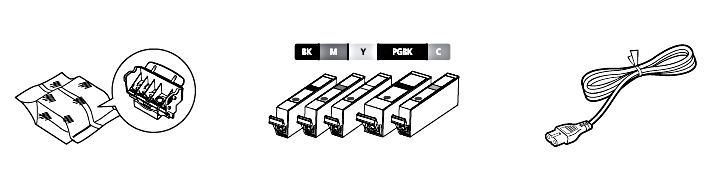

Verifi ca degli elementi inclusi nella confezione
- Manuali
- [Setup CD-ROM/CD-ROM di installazione] (contiene driver, applicazioni e manuali a video)
- Garanzia
ATTENTION
Prima di accendere la stampante, rimuovere completamente il nastro arancione e tutti i fogli protettivi.
NOTE
Per collegare la stampante al computer è necessario un cavo USB.
Accensione della stampante
1. Inserire il cavo di alimentazione sul lato posteriore sinistro della stampantee collegare l'altra estremità a una presa a muro.
IMPORTANT
NON collegare il cavo USB ora.

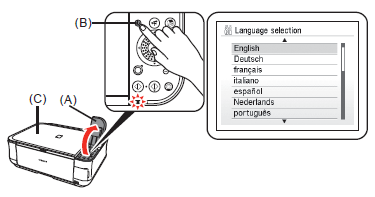

2. Aprire il pannello dei comandi (A), quindi premere il pulsante [ON] (B) per accendere la stampante.
IMPORTANT
- Assicurarsi che il coperchio documenti (C) sia chiuso.
- Se sul display LCD non viene visualizzata la lingua desiderata, fare clic sul pulsante Indietro sul pannello dei comandi per tornare alla schermata <Language selection> (Selezione lingue) .
NOTE
La stampante potrebbe emettere rumori durante il funzionamento. Si tratta di un comportamento normale.
3. Utilizzare il pulsante
o
(D) sul pannello dei comandi per selezionare la lingua del testo visualizzato sul display LCD , quindi premere il pulsante [OK] .
Viene visualizzata la schermata di standby.
Installazione della testina di stampa
ATTENTION
Usare cautela nel maneggiare la testina di stampa, evitando di applicarvi una pressione eccessiva o di lasciarle cadere.
1. Aprire il vassoio di uscita carta (A), quindi sollevare l'unità di scansione (coperchio) (B) fino a quando non si blocca in posizione.
L'unità di scansione (coperchio) (B) viene fissata automaticamente. Il supporto della testina di stampa (C) fuoriesce (la testina di stampa viene installata in questa posizione).
IMPORTANT
- Chiudere il coperchio documenti (D) e sollevare l'unità di scansione (coperchio).
NOTE
- Il supporto della testina di stampa emette un rumore mentre si sposta. Si tratta di un comportamento normale.

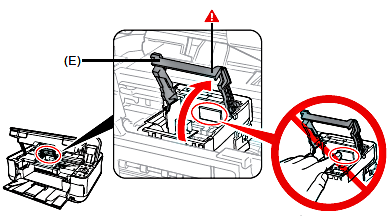

2. Sollevare la leva di blocco della testina di stampa (E).
ATTENTION
- Afferrare saldamente e sollevare la leva di blocco della testina di stampa fi n quando si blocca (è possibile che per sollevare la leva di blocco della testina di stampa occorra applicare una certa forza).
NOTE
- Se il supporto della testina di stampa non si sposta, verifi care che la stampante sia accesa.
3. Rimuovere la testina di stampa dalla confezione argentata.
4. Rimuovere e gettare il nastro protettivo arancione.
ATTENTION
All'interno dell'involucro della testina di stampa o del cappuccio protettivo potrebbe essere presente una piccola quantità di inchiostro trasparente o celeste, che comunque non pregiudica la qualità di stampa. Fare attenzione a non sporcarsi quando si maneggiano tali elementi. Fare attenzione a non sporcarsi le mani.
5. Inclinare in avanti la testina di stampa e inserirla in posizione. Abbassare completamente la leva di blocco della testina di stampa (E).
ATTENTION
Evitare che la testina di stampa urti il supporto.
- Assicurarsi di installare la cartuccia in un ambiente adeguatamente illuminato.
- Afferrare saldamente la leva di blocco della testina di stampa e abbassarla con delicatezza.
- Una volta installata, non rimuovere la testina di stampa se non strettamente necessario.
Installazione dei serbatoi di inchiostro
ATTENTION
- Usare cautela nel maneggiare i serbatoi di inchiostro , evitando di applicarvi una pressione eccessiva o di lasciarli cadere.
IMPORTANT
- Se il supporto della testina di stampa si sposta verso destra, chiudere e riaprire l' unità di scansione (coperchio) .
- Utilizzare i serbatoi di inchiostro in dotazione.
1. Tirare il nastro arancione (1) in direzione della freccia per rimuovere completamente la pellicola protettiva (2).
2. Mentre si preme verso il basso con il pollice sinistro, rimuovere il nastro protettivo arancione (A) nella parte inferiore del serbatoio di inchiostro.
ATTENTION
- Non afferrare il serbatoio di inchiostro per i lati; l'inchiostro potrebbe fuoriuscire.
3. Installazione del serbatoio di inchiostro
Premere il simbolo [PUSH] (Premere) finché il serbatoio d’inchiostro non scatta in posizione.
Verificare che l'indicatore dell'inchiostro si accenda in rosso.
ATTENTION
- Assicurarsi di installare la cartuccia in un ambiente adeguatamente illuminato.
IMPORTANT
- Far combaciare le etichette durante l'installazione.
4. Installare allo stesso modo gli altri serbatoi di inchiostro .
Installare tutti i serbatoi di inchiostro
ATTENTION
- Una volta installati, non rimuovere i serbatoi di inchiostro , se non strettamente necessario.
IMPORTANT
- Verifi care che tutti gli i ndicatori dell'inchiostro si accendano in rosso.
- Installazione incompleta.
5. Sollevare delicatamente l' unità di scansione (coperchio) (B), quindi richiuderla con delicatezza.
6. Attendere fino a quando viene visualizzata la schermata mostrata sopra (circa 4 minuti) e passare al punto successivo.
La stampante potrebbe emettere rumori durante la preparazione alla stampa. Si tratta di un comportamento normale.
NOTE
- Se viene visualizzato un messaggio di errore sul display LCD, verificare che la testina di stampa e i serbatoi di inchiostro siano stati installati correttamente.
7. Caricare tre o più fogli di carta comune formato A4 o Letter nel cassetto (C), quindi premere il pulsante [OK].
NOTE
- Per ulteriori informazioni, consultare [ Caricamento della carta ].
- Chiudere il vassoio di uscita carta per poter estrarre più facilmente il cassetto.
8. Premere il pulsante [OK] .
NOTE

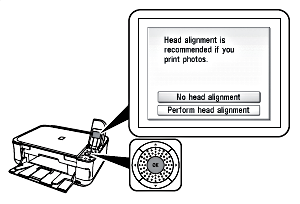

- Per risultati di stampa migliori, si consiglia di allineare la testina di stampa prima di stampare le foto. Per allineare la testina di stampa , utilizzare il pulsante o per selezionare <Perform head alignment> (Esegui allineam. testina) , quindi premere il pulsante [OK] . Per l'allineamento, attenersi alla procedura della sezione [ Allineamento della testina di stampa ].
- È possibile eseguire l'allineamento della testina di stampa in qualsiasi momento. Per ulteriori informazioni, consultare il [ Allineamento della testina di stampa ].
9. Verificare che venga visualizzata la schermata sopra riportata.
Modelli interessati
- PIXMA MP540
