Procedura di sostituzione
Codice domanda frequente: 8200254000
Data di rilascio: 19 agosto 2008
Soluzione
Quando i serbatoi d'inchiostro sono esauriti, sostituirli attenendosi alla procedura seguente.
IMPORTANT
Gestione dell'inchiostro
- Per garantire una qualità di stampa ottimale, si consiglia di utilizzare serbatoi d'inchiostro di marca Canon. Si sconsiglia l'utilizzo di serbatoio di inchiostro rigenerati.
- Sostituire immediatamente il serbatoio d'inchiostro rimosso. Non lasciare la stampante priva dei serbatoi d'inchiostro.
- Utilizzare per la sostituzione dei serbatoi d'inchiostro nuovi. L'inserimento di serbatoi d'inchiostro usati può provocare l'ostruzione degli ugelli. Con serbatoi del genere, inoltre, la stampante non sarà in grado di informare correttamente l'utente quando sarà necessario procedere alla sostituzione.
- Per garantire una qualità di stampa ottimale installare i serbatoi d'inchiostro nella stampante entro la data riportata sulla confezione. I serbatoi d'inchiostro dovrebbero essere consumati entro 6 mesi dal primo utilizzo. È consigliabile prendere nota della data di installazione delle cartucce.
NOTE
- L'inchiostro a colori può consumarsi anche quando si stampa un documento in bianco e nero o viene impostata una stampa in bianco e nero.
L'inchiostro delle cartucce, inoltre, si consuma durante le procedure di pulizia standard e approfondita della testina di stampa, che possono essere necessarie per mantenere l'efficienza della stampante. Quando un serbatoio d'inchiostro si esaurisce, sostituirlo immediatamente con uno nuovo.
1.Accertarsi che la stampante sia accesa e aprire delicatamente il vassoio di uscita della carta.
2.Sollevare l'unità di scansione fino all'arresto (coperchio).
Il supporto della testina di stampa si sposta nella posizione di sostituzione.
ATTENTION
- Quando si apre l'unità di scansione (coperchio), sollevare tenendo chiuso il coperchio dei documenti.
- Non forzare l'arresto o lo spostamento del supporto della testina di stampa. Non toccare il supporto della testina di stampa fino al suo completo arresto.
- Non toccare le parti metalliche o altre parti all'interno della stampante.
IMPORTANT
- Se l'unità di scansione (coperchio) viene lasciata aperta per oltre 10 minuti, il supporto della testina di stampa si sposta verso destra. In questo caso, chiudere e riaprire l'unità di scansione (coperchio).
NOTE
- La stampante potrebbe produrre rumori di funzionamento durante lo spostamento del supporto della testina di stampa nella posizione di sostituzione.
3.Sostituire il serbatoio d'inchiostro con l'indicatore luminoso che lampeggia velocemente.
Premere la linguetta (A) e sollevare il serbatoio dell'inchiostro per rimuoverlo.
Non toccare la leva di bloccaggio della testina di stampa (B).
IMPORTANT
- Maneggiare con cura il serbatoio d'inchiostro per evitare di macchiare gli indumenti o la zona circostante.
- Eliminare il serbatoio d'inchiostro vuoto in conformità alle norme e alle leggi locali riguardanti lo smaltimento dei materiali di consumo.
NOTE
- Non rimuovere due o più serbatoi d'inchiostro alla volta. Quando si sostituiscono due o più serbatoi d'inchiostro, sostituirli uno alla volta.
- Per informazioni dettagliate sulle diverse velocità di lampeggiamento dell'indicatore luminoso dell'inchiostro, vedere [ Verifica dello stato dell'inchiostro ].
4.Preparare il nuovo serbatoio d'inchiostro.

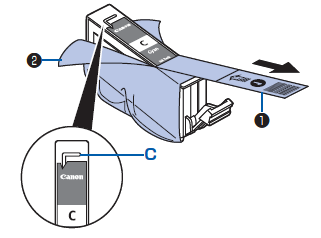

(1)Estrarre il nuovo serbatoio d'inchiostro dalla relativa confezione, togliere il nastro arancione (
) tirandolo nella direzione indicata dalla freccia, quindi rimuovere la pellicola (
).
IMPORTANT
- Verificare che la pellicola sia stata completamente rimossa dal foro d'areazione (C). Se il foro d'areazione è ostruito da residui di pellicola, l'inchiostro potrebbe fuoriuscire o non essere applicato correttamente.
(2)Afferrare il cappuccio protettivo arancione (D) come indicato nella figura seguente, quindi girarlo e rimuoverlo dalla parte inferiore del serbatoio d'inchiostro.
Afferrare il cappuccio protettivo quando lo si rimuove per evitare macchie di inchiostro sulle dita.
Una volta rimosso, gettare il cappuccio protettivo.
IMPORTANT
- Non toccare i contatti elettrici (E) del serbatoio d'inchiostro. Ciò potrebbe causare malfunzionamenti della stampante o rendere impossibile la stampa.
IMPORTANT
- Scuotendo il serbatoio, l'inchiostro potrebbe fuoriuscire e macchiare le mani e la zona circostante. Maneggiare con cura il serbatoio d'inchiostro.
- Non esercitare pressione sui lati dei serbatoi, l'inchiostro potrebbe fuoriuscire.
- Fare attenzione a non macchiare le mani o la zona circostante con l'inchiostro presente sul cappuccio protettivo.
- Non riapplicare il cappuccio protettivo dopo averlo rimosso. Eliminarlo in conformità con le norme e le leggi locali riguardanti lo smaltimento dei materiali di consumo.
- Dopo avere rimosso il cappuccio protettivo, evitare il contatto con l'imboccatura del serbatoio aperta per garantire una corretta applicazione dell'inchiostro.
5.Installare il nuovo serbatoio d'inchiostro.
(1)Inserire l'estremità anteriore del serbatoio d'inchiostro nella testina di stampa inclinandolo leggermente.
Assicurarsi che la posizione del serbatoio d'inchiostro corrisponda all'etichetta.
(2)Premere sul segno
(Spingi) finché il serbatoio d'inchiostro non scatta in posizione.
Accertarsi che l'indicatore luminoso dell'inchiostro sia acceso e di colore rosso.
IMPORTANT
- Non è possibile stampare se il serbatoio d'inchiostro è stato installato in una posizione errata. Assicurarsi di installare il serbatoio d'inchiostro nella posizione corretta come indicato sull'etichetta del supporto della testina di stampa.
- Non è possibile stampare se non sono stati installati tutti i serbatoi d'inchiostro. Assicurarsi di installare tutti i serbatoi d'inchiostro.
6.Sollevare leggermente l'unità di scansione (coperchio), quindi chiuderla delicatamente.
NOTE
- Se dopo aver chiuso l'unità di scansione (coperchio) viene visualizzato un messaggio di errore, consultare la sezione [ Sul display LCD viene visualizzato un messaggio di errore ].
- Quando si inizia a stampare dopo aver sostituito il serbatoio d'inchiostro, la stampante esegue automaticamente la pulizia della testina di stampa. Non effettuare altre operazioni finché la pulizia della testina di stampa non sarà terminata.
- Se le linee rette stampate non sono allineate o la testina di stampa è disallineata, regolarne la posizione.
Vedere [ Allineamento della testina di stampa ].
- La stampante potrebbe produrre rumori durante il funzionamento, ma ciò non indica anomalie.
Modelli interessati
- PIXMA MP540
