Allineamento automatico della testina di stampa

Se le linee rette stampate sono disallineate o i risultati della stampa non sono soddisfacenti per altri motivi, è necessario regolare la posizione della testina di stampa.

È necessario preparare: un foglio di Carta fotografica Opaca MP-101 in formato A4 o Letter

1. Assicurarsi che la stampante sia accesa.

2. Inserire un foglio di Carta fotografica Opaca MP-101 in formato A4 o Letter nel vassoio posteriore.
Caricare la carta con il lato di stampa (il lato più chiaro) rivolto verso di sé nel vassoio posteriore.

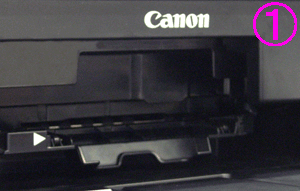

3. Aprire delicatamente il vassoio di uscita della carta e quindi la relativa estensione.

4. Regolare la posizione della testina di stampa automaticamente.

(1) Selezionare Impostazione (Setup) nella schermata HOME.
Viene visualizzata la schermata Menu Impostazione (Setup menu).
(2) Selezionare Manutenzione (Maintenance), quindi premere il pulsante OK.
Viene visualizzata la schermata Manutenzione (Maintenance).
(3) Selezionare Allineamento automatico testina (Auto head alignment), quindi premere il pulsante OK.

Viene visualizzata la schermata di conferma.
(4) Selezionare Sì (Yes), quindi premere il pulsante OK.
Verrà stampato il foglio con l'allineamento della testina di stampa e la posizione della testina di stampa verrà regolata automaticamente.
Questa operazione richiede circa 5 minuti.

(5) Quando viene visualizzato il messaggio di completamento, premere il pulsante OK.
Viene nuovamente visualizzata la schermata Manutenzione (Maintenance).

Allineamento manuale della testina di stampa

Se le linee rette stampate sono disallineate o i risultati di stampa continuano a essere insoddisfacenti anche dopo la regolazione automatica della posizione della testina, regolare la testina di stampa manualmente.

È necessario preparare: tre fogli di carta comune in formato A4 o Letter

1. Assicurarsi che la stampante sia accesa.

2. Assicurarsi che nel cassetto siano caricati tre o più fogli di carta comune in formato A4 o Letter.

3. Aprire delicatamente il vassoio di uscita della carta e quindi la relativa estensione.

4. Stampare il motivo di allineamento della testina di stampa.
(1) Selezionare Impostazione (Setup) nella schermata HOME.
Viene visualizzata la schermata Menu Impostazione (Setup menu).
(2) Selezionare Manutenzione (Maintenance), quindi premere il pulsante OK.
Viene visualizzata la schermata Manutenzione (Maintenance).
(3) Selezionare Allineamento manuale testina (Manual head alignment), quindi premere il pulsante OK.

Viene visualizzata la schermata di conferma.

(4) Selezionare Sì (Yes), quindi premere il pulsante OK.
Il motivo di allineamento della testina di stampa viene stampato.

(5) Quando viene visualizzato il messaggio "I motivi sono stati stampati correttamente? (Did the patterns print correctly?)", verificare che il motivo sia stato stampato correttamente, selezionare Sì (Yes), quindi premere il pulsante OK.
Viene visualizzata la schermata di immissione dei valori di regolazione della posizione della testina.

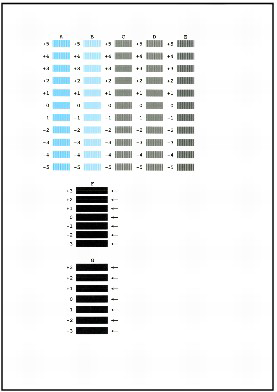

5. Osservare il primo motivo e regolare la posizione della testina di stampa.

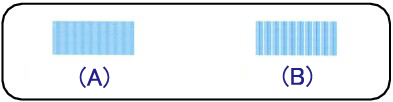

(1) Controllare i motivi stampati e premere il pulsante per specificare il numero del motivo nella colonna A con le striature verticali meno evidenti.

(2) Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla B alla G, quindi premere il pulsante OK.
Per le colonne F e G, selezionare l'impostazione che produce le striature orizzontali meno evidenti nella posizione indicata da una freccia.

(3) Confermare il messaggio, quindi premere il pulsante OK.
Viene stampato il secondo motivo.

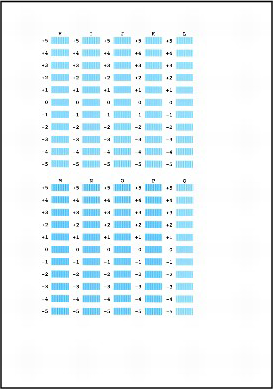

6. Osservare il secondo motivo e regolare la posizione della testina di stampa.
(1) Controllare i motivi stampati e premere il pulsante per specificare il numero del motivo nella colonna H con le striature verticali meno evidenti.

(2) Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla I alla Q, quindi premere il pulsante OK.
(3) Confermare il messaggio, quindi premere il pulsante OK.
Viene stampato il terzo motivo.

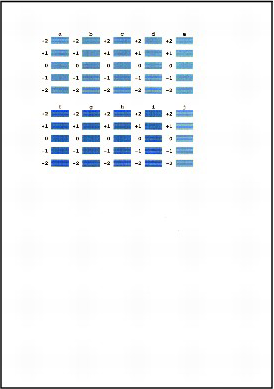

7. Osservare il terzo motivo e regolare la posizione della testina di stampa.
(1) Controllare i motivi stampati e utilizzare il pulsante per inserire il numero del motivo nella colonna a con le striature orizzontali meno evidenti.

(2) Ripetere la procedura finché non saranno stati specificati i numeri di motivo per le colonne dalla b alla j, quindi premere il pulsante OK.
La regolazione manuale della posizione della testina di stampa è completa.
(3) Quando viene visualizzato il messaggio di completamento, premere il pulsante OK.
Viene nuovamente visualizzata la schermata Manutenzione (Maintenance).
