Preparazione dell'apparecchio
Codice domanda frequente: 8201009100
Data di rilascio: 16 dicembre 2010
Soluzione
Preparazione
IMPORTANT
- Non installare la stampante in una posizione su cui potrebbero cadere degli oggetti. Inoltre, non collocare oggetti sopra la stampante. Tali oggetti potrebbero cadere nella stampante al momento dell’apertura dei coperchi causandone un malfunzionamento.
1.
Assicurarsi che siano presenti i seguenti elementi.
(1) Cartucce FINE (FINE Cartridges) (colore, nero)
(2) Cavo di alimentazione
(3) Cavo linea telefonica
(4) Manuali
(5) CD-ROM di installazione (Setup CD-ROM) (contiene driver, applicazioni e manuali a video)
(6) Altri documenti
REFERENCE
- Per collegare la stampante al computer, è necessario un cavo USB (solo connessioni USB).
Non collegare ancora il cavo di alimentazione.
2.
Rimuovere tutti i materiali protettivi e il nastro arancione dalla parte esterna della macchina.
3.
(1) Aprire il vassoio di uscita della carta (A).
(2) Assicurarsi che il coperchio dei documenti (B) sia chiuso, quindi sollevare per aprire l’unità di scansione (coperchio) (C).
(3) Fissarla con il supporto dell’unità di scansione (D).
4.
Rimuovere con attenzione il nastro arancione (E) e il materiale protettivo (F).
5.
(1) Sollevare leggermente l’unità di scansione (coperchio).
(2) Ripiegare il supporto dell’unità di scansione.
(3) Chiudere con delicatezza l’unità di scansione (coperchio).
Si utilizzano le funzioni fax?
Sì -> Andare a 6
No -> Andare a 8
6.
Collegare un’estremità del cavo della linea telefonica fornito (G) al connettore inferiore contrassegnato da "L" sulla macchina, quindi collegare l’altra estremità alla presa telefonica a muro (H).
IMPORTANT
- Se non è possibile inviare fax dopo avere installato la macchina, verificare quanto segue:
1. Il cavo della linea telefonica, che deve essere collegato al connettore contrassegnato da "L" sulla macchina.
2. Il segnale di linea sulla presa telefonica a muro.
3. Il tipo di linea telefonica. Per ulteriori informazioni, consultare [ Conferma della connessione alla linea telefonica ]
- Utenti residenti in Europa: se si predispone autonomamente un cavo della linea telefonica, assicurarsi che sia a 6 conduttori.
7.
Solo per il collegamento di un telefono o di una segreteria telefonica
Rimuovere il coperchietto (I) (1), quindi collegare un telefono o una segreteria telefonica mediante un cavo della linea telefonica (2).
IMPORTANT
- Non utilizzare uno sdoppiatore di linea della presa telefonica per collegare la macchina e il telefono in parallelo. In caso contrario, la stampante potrebbe non funzionare correttamente.
- Utenti nel Regno Unito: utilizzare un adattatore B.T. per il collegamento.
8.
Inserire saldamente il cavo di alimentazione nel connettore della stampante e nella presa a muro.
IMPORTANT
NON collegare il cavo USB o quello Ethernet in questa fase.
9.
Premere il pulsante ON (J) per accendere la macchina.
REFERENCE
Il pulsante ON funziona dopo circa 5 secondi che il cavo di alimentazione è stato collegato alla presa elettrica.
10.
Premere il pulsante
o
(K) sul pannello dei comandi per selezionare la lingua del display LCD (Liquid Crystal Display) (L), quindi premere il pulsante OK.
IMPORTANT
Per modificare la lingua mostrata sul display LCD, premere il pulsante Indietro (Back) (M) per tornare alla schermata Selezione lingua (Language selection).
11.
Selezionare il paese o la regione in cui la stampante viene utilizzata, quindi premere il pulsante OK.
REFERENCE
- La schermata Selezione paese (Country select) potrebbe non essere visualizzata a seconda del paese o della regione in cui è stato acquistato il prodotto.
12.
Quando viene visualizzata questa schermata, procedere al passaggio successivo.
IMPORTANT
Se è necessario spegnere la stampante
Attenersi alla procedura illustrata di seguito.
(1) Premere il pulsante ON per spegnere la stampante.
(2) Assicurarsi che tutte le spie sul pannello dei comandi siano spente.
La stampante potrebbe continuare a emettere il rumore di quando è in funzione per massimo 30 secondi, poi si spegne.
IMPORTANT
- Prima di scollegare la spina di alimentazione, assicurarsi che tutte le spie del pannello dei comandi siano spente. Se la spina di alimentazione viene collegata mentre vi sono spie del pannello dei comandi accese o lampeggianti, si può provocare l’essiccazione e l’otturazione delle cartucce FINE (FINE Cartridges), con conseguente riduzione della qualità di stampa.
Se si utilizzano le funzioni fax
- La rimozione della presa di alimentazione comporta l’eliminazione di tutti i fax memorizzati in memoria. Prima di rimuovere la spina di alimentazione, inviare i fax, stamparli o salvarli sull’unità flash USB in base alle necessità.
REFERENCE
La specifica del cavo di alimentazione varia in base al paese o alla regione.
Installazione delle cartucce FINE (FINE Cartridges)
1.
(1) Assicurarsi che il coperchio dei documenti (A) sia chiuso, quindi sollevare per aprire l’unità di scansione (coperchio) (D).
(2) Fissarla con il supporto dell’unità di scansione (E).
IMPORTANT
- Quando si solleva l’unità di scansione (coperchio), non toccare i pulsanti del pannello dei comandi (F) né il display LCD (G). Tale operazione potrebbe provocare un funzionamento diverso da quello desiderato.
2.
Il supporto cartuccia FINE (FINE Cartridge Holder) (H) si sposta nella posizione di installazione.
Se il supporto cartuccia FINE (FINE Cartridge Holder) non si sposta, verificare che la stampante sia accesa. Per ulteriori informazioni, vedere da 8 a 9 in [ Preparazione ].
3.
Seguire la procedura successiva per inserire le cartucce FINE (FINE Cartridges) nera
e a colori
negli slot corrispondenti e .
4. Aprire il coperchio di bloccaggio della cartuccia di inchiostro
sul lato destro.
Stringere e tirare il coperchio verso l’alto.
5.
Dopo avere estratto la cartuccia FINE (FINE Cartridge) nera dalla confezione, tirare il nastro arancione di protezione (J) nella direzione della freccia e rimuoverlo con cautela.
IMPORTANT
- Maneggiare con cura le cartucce FINE (FINE Cartridges). Evitare di farle cadere o di applicarvi una pressione eccessiva.
- Accertarsi di utilizzare le cartucce FINE (FINE Cartridges) fornite.
- Fare attenzione a non macchiare le mani o la zona circostante con l’inchiostro presente sul nastro protettivo.
- Non toccare le parti metalliche delle cartucce FINE (FINE Cartridges). In caso contrario, la macchina potrebbe non stampare correttamente.
6. Inserire la cartuccia FINE (FINE Cartridge) nera nello slot di destra .
IMPORTANT
- Evitare che la cartuccia FINE (FINE Cartridge) urti i lati del supporto.
- Eseguire l’installazione della cartuccia in un ambiente adeguatamente illuminato.
- Installare la cartuccia FINE (FINE Cartridge) nera nello slot di destra e la cartuccia FINE (FINE Cartridge) a colori in quello di sinistra .
7.

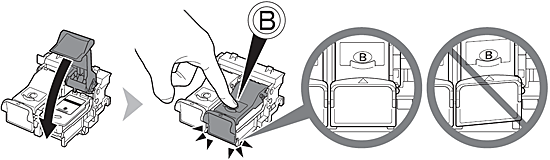

Premere verso il basso del coperchio di bloccaggio della cartuccia di inchiostro finché non scatta in posizione.
Controllare che il coperchio di bloccaggio della cartuccia di inchiostro sia bloccato correttamente (non deve essere inclinato).
8.
Inserire la cartuccia FINE (FINE Cartridge) a colori nel supporto cartuccia FINE (FINE Cartridge Holder) di sinistra, nello stesso modo della cartuccia FINE (FINE Cartridge) nera.
9.
(1) Sollevare leggermente l’unità di scansione (coperchio).
(2) Ripiegare il supporto dell’unità di scansione.
(3) Chiudere con delicatezza l’unità di scansione (coperchio).
10.
Attendere all’incirca 1 minuto, finché sul display LCD non viene visualizzato quanto mostrato in figura, quindi andare al passaggio successivo.
IMPORTANT
- Dopo avere installato le cartucce FINE (FINE Cartridges), non rimuoverle se non in caso di effettiva necessità.
- Se sul display LCD viene visualizzato un messaggio di errore, verificare che le cartucce FINE (FINE Cartridges) siano installate correttamente.
REFERENCE
- Se la stampante non viene messa in funzione per circa 5 minuti, il display LCD si spegnerà. Per ripristinare il display, premere un pulsante qualsiasi diverso da ON.
Caricamento della carta
1
Aprire il supporto per la carta (A).
2
Spostare le guide della carta (B) alle estremità di entrambi i lati.
3
Caricare la carta al centro del vassoio posteriore (C).
Caricare la carta con orientamento verticale con il lato di stampa rivolto verso l’alto.
4
Fare scorrere le guide della carta destra e sinistra fino a quando non toccano entrambi i bordi del foglio.
Verificare che l’altezza della pila di carta non superi la linea (D).
Configurazione per la ricezione di fax
NOTE
Leggere questa sezione solo quando si utilizzano le funzioni fax.
Se non si utilizzano le funzioni fax, andare a
Modalità di utilizzo della stampante in una connessione di rete wireless
Modalità di impostazione mediante la connessione USB
Modalità di impostazione della rete LAN wireless mediante la connessione WCN (Windows)
Modalità di impostazione della LAN cablata (Windows)
Modalità di impostazione della LAN cablata (Macintosh)
In base alle necessità, selezionare una delle seguenti tre modalità di ricezione dei fax. È possibile modificare la modalità di ricezione al termine dell’installazione.
IMPORTANT
- Un servizio di rilevamento del motivo suoneria (DRPD/Commutatore di rete) potrebbe non essere disponibile nel paese o nella regione in cui il dispositivo viene utilizzato.
REFERENCE
- Anche se alla macchina è collegato un telefono, la possibilità che la relativa suoneria venga attivata per una chiamata in entrata dipende dal tipo o dalle impostazioni del telefono.
- Utilizzo desiderato
- Utilizzare una singola linea telefonica per le chiamate vocali e quelle fax.
- Attribuire la priorità alle chiamate vocali rispetto alla ricezione fax.
- Collegare una segreteria telefonica.
-> Modo priorità tel
È possibile ricevere chiamate vocali solo se un telefono è collegato.
- Utilizzare una linea fax dedicata.
- Ricevere solo fax.
-> Solo modo fax
- Utilizzare un servizio di rilevamento del motivo suoneria (DRPD/Commutatore di rete).
-> DRPD/Commutatore di rete
- Risponde alle chiamate in ogni modalità
- Modo priorità tel.
- Quando si riceve una chiamata fax
Sollevare il ricevitore mentre il telefono squilla. Quando la ricezione fax viene avviata, riposizionare il ricevitore. Se è collegata una segreteria telefonica, la ricezione del fax avviene automaticamente.
- Quando si riceve una chiamata vocale
Per rispondere alla chiamata, sollevaren il ricevitore mentre il telefono squilla.
- Solo modo fax
- Quando si riceve una chiamata fax
La ricezione del fax avviene automaticamente.
- Quando si riceve una chiamata vocale
Non è possibile rispondere alla chiamata.
- DRPD/Commutatore di rete
- Quando si riceve una chiamata fax
Il telefono squilla. Il fax viene ricevuto automaticamente quando la macchina rileva il motivo suoneria del fax.
DRPD/Commutatore di rete deve essere supportato dal gestore dei servizi telefonici. Per ulteriori informazioni sui servizi offerti, contattare il gestore.
- Quando si riceve una chiamata vocale
Il telefono continua a squillare.
Sollevare il ricevitore per rispondere alla chiamata.
1
Premere il pulsante FAX (A).
2
Premere il pulsante FUNZIONE (FUNCTION) centrale (B).
3
Premere il pulsante o (C) per selezionare una modalità di ricezione, quindi premere il pulsante OK.
Viene nuovamente visualizzata la schermata di standby fax.
Modelli interessati
- PIXMA MX420
